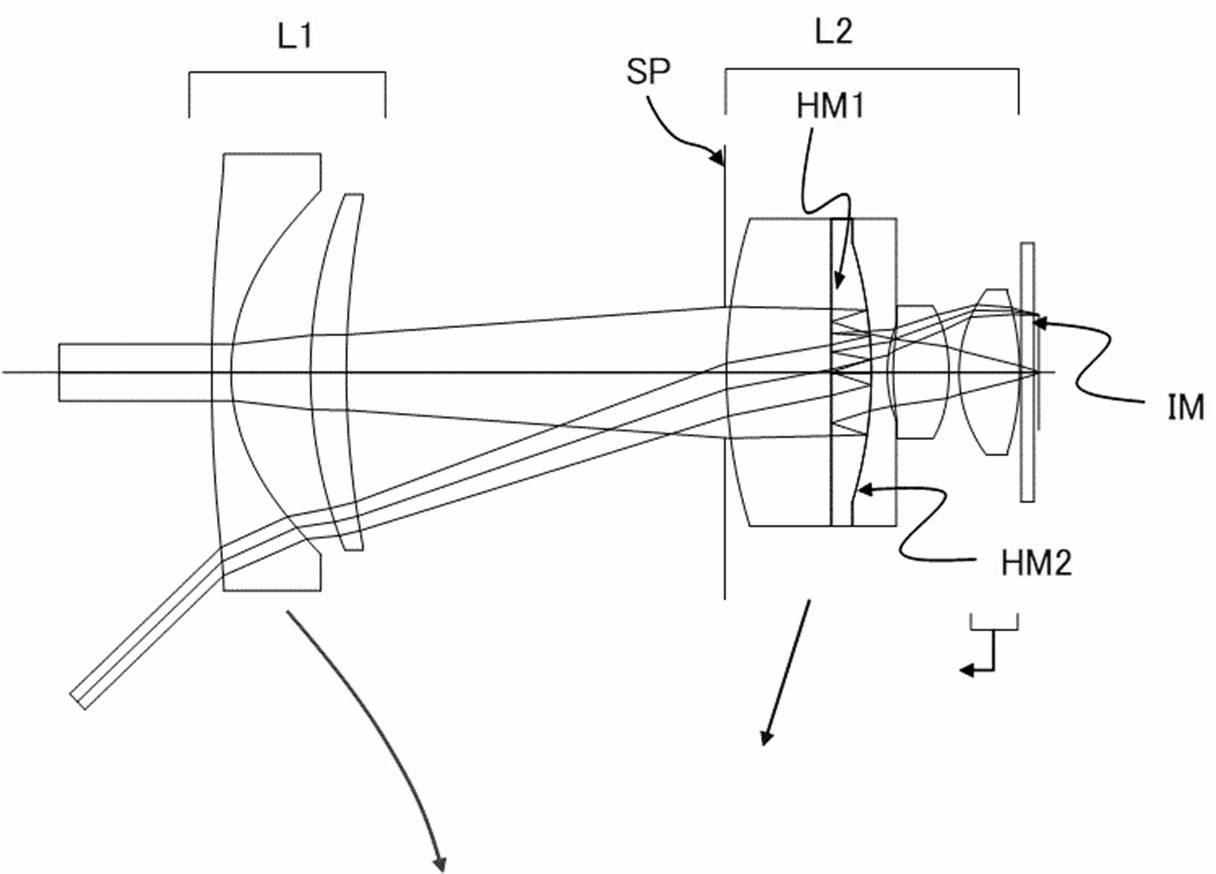

【課題】小型化と高い光学性能とを両立させることが可能な結像光学系を提供すること。

【解決手段】結像光学系は、複数のレンズ群を有する光学系であって、複数のレンズ群のうち隣り合うレンズ群の間隔は、ズーミングに際して変化し、複数のレンズ群は、負の屈折力の第１のレンズ群と、第１のレンズ群よりも像側に配置された正の屈折力の第２のレンズ群とを含み、第１の透過反射面と、第１の透過反射面よりも像側に配置された第２の透過反射面とを備える。

【背景技術】
撮像装置等に用いられる結像光学系（撮像光学系）の小型化が求められている。

【発明が解決しようとする課題】
一般に、単焦点レンズに比べてズームレンズは設計及び製造の難易度が高いため、小型化と高い光学性能との両立が難しい。

【課題を解決するための手段】
本発明の一側面としての結像光学系は、結像光学系は、複数のレンズ群を有する光学系であって、複数のレンズ群のうち隣り合うレンズ群の間隔は、ズーミングに際して変化し、複数のレンズ群は、負の屈折力の第１のレンズ群と、第１のレンズ群よりも像側に配置された正の屈折力の第２のレンズ群とを含み、第１の透過反射面と、第１の透過反射面よりも像側に配置された第２の透過反射面とを備えることを特徴とする。

実施例

焦点距離 28.00 35.00 45.00
Fナンバー 1.20 1.20 1.20
半画角［°］ 37.26 31.32 25.33
像高 21.30 21.30 21.30
レンズ全長 222.37 194.22 171.73
BF 0.40 0.40 0.40

焦点距離      28.50    35.00    45.00
Fナンバー      1.40     1.40     1.40
半画角［°］  35.22    31.72    25.68
像高          20.12    21.64    21.64
レンズ全長   189.76   161.78   137.77
BF             0.40     0.40     0.40

焦点距離 15.40 29.00 42.50 36.01
Fナンバー 1.42 1.42 1.42 1.42
半画角［°］ 36.86 24.94 17.61 20.54
像高 11.54 13.49 13.49 13.49
レンズ全長 165.18 165.18 165.18 165.18
BF 0.40 0.40 0.40 0.40

焦点距離 35.70 49.38 68.00
Fナンバー 1.40 1.40 1.40
半画角［°］ 28.55 23.66 17.65
像高 19.42 21.63 21.64
レンズ全長 227.59 227.59 227.59
BF 0.40 0.40 0.40

焦点距離 28.50 34.99 54.00
Fナンバー 1.40 1.40 1.40
半画角［°］ 34.84 31.33 21.83
像高 19.84 21.30 21.64
レンズ全長 272.08 228.42 170.16
BF 0.40 0.40 0.40

焦点距離 14.00 21.50 29.50
Fナンバー 1.20 1.20 1.20
半画角［°］ 45.41 33.45 25.70
像高 14.20 14.20 14.20
レンズ全長 195.37 165.53 154.57
BF 0.40 0.40 0.40

焦点距離 20.50 32.00 39.50
Fナンバー 1.40 1.40 1.40
半画角［°］ 46.10 33.65 28.34
像高 21.30 21.30 21.30
レンズ全長 205.25 181.08 176.45
BF 0.40 0.40 0.40

焦点距離 35.70 50.00 68.00
Fナンバー 1.40 1.40 1.40
半画角［°］ 28.55 23.40 17.65
像高 19.42 21.63 21.64
レンズ全長 229.05 193.32 177.02
BF 0.40 0.40 0.40

焦点距離 35.00 42.00 49.50
Fナンバー 1.22 1.22 1.22
半画角［°］ 30.08 27.25 23.61
像高 20.27 21.63 21.64
レンズ全長 169.81 152.71 141.35
BF 0.40 0.40 0.40

焦点距離 20.00 25.50 32.57 40.00
Fナンバー 1.34 1.36 1.38 1.40
半画角［°］ 47.25 40.31 33.60 28.41
像高 21.64 21.64 21.64 21.64
レンズ全長 269.21 269.21 269.21 269.21
BF 20.28 20.28 20.28 20.28

焦点距離 24.00 32.00 41.80
Fナンバー 1.41 1.41 1.41
半画角［°］ 42.03 34.06 27.37
像高 21.64 21.64 21.64
レンズ全長 237.50 237.50 237.50
BF 15.00 15.00 15.00

焦点距離 24.70 45.28 67.00 57.05
Fナンバー 1.42 1.42 1.42 1.42
半画角［°］ 36.85 25.54 17.90 20.77
像高 18.51 21.63 21.64 21.64
レンズ全長 226.54 226.54 226.54 226.54
BF 0.40 0.40 0.40 0.40

焦点距離 35.70 50.00 97.00 70.46
Fナンバー 1.42 1.42 1.42 1.42
半画角［°］ 28.55 23.40 12.57 17.07
像高 19.42 21.63 21.64 21.64
レンズ全長 239.94 239.94 239.94 239.94
BF 0.40 0.40 0.40 0.40

焦点距離 35.70 49.70 67.99 60.16
Fナンバー 1.10 1.10 1.10 1.10
半画角［°］ 28.55 23.52 17.65 19.78
像高 19.42 21.63 21.64 21.64
レンズ全長 193.27 193.27 193.27 193.27
BF 0.39 0.39 0.39 0.39

焦点距離 16.50 20.00 24.50
Fナンバー 1.38 1.39 1.41
半画角［°］ 49.72 47.25 41.45
像高 19.47 21.64 21.64
レンズ全長 174.61 157.88 144.85
BF 0.10 0.10 0.10
