キヤノン 70-140mm f/2、180-600mm f/6.5などの新特許

キヤノン 新レンズの特許

小型で高速ズームな可能なレンズか

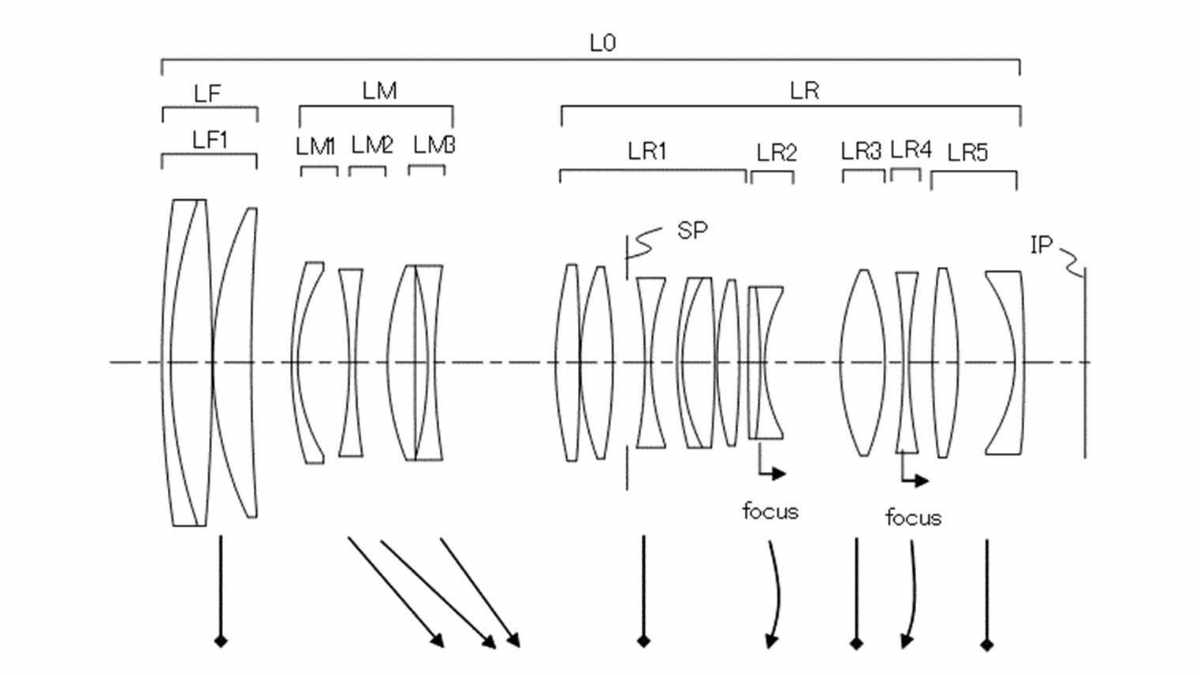

キヤノンが新たなデジタルカメラ用の交換レンズの特許を出願しています。主な実施例は上記のようになっています。まとめると以下のようなレンズになるようですね。

• 70-140mm f/2
• 200-400mm f/4
• 70-300mm f/4
• 180-600mm f/6.5
• 180-350 f/4

このように主に超望遠ズームを小型にし、さらに高速なズーム操作が可能なレンズとして開発されているようです。いずれも像高からフルサイズ用デジカメの交換レンズと思われます。それでは、さらに詳しく、どのような特徴のあるレンズなのか見ていきましょう（当サイトの解釈です）。

このズームレンズは、広角から望遠まで大きく画角が変わる高倍率ズームでありながら、操作感を軽くし、画質を安定させるためにレンズの配置や動かし方を丁寧に工夫した設計になっています。特許の文章では「第１の前側レンズ群は、ズーミングに際して像面に対して固定される」と書かれていて、いちばん大きく重くなりやすい前側のレンズ群をズーム時に動かさない構造が採用されています。前玉を固定したまま、内部の中間群や後続群だけを動かして焦点距離を変える方式なので、鏡筒が伸び縮みしないインナーズームの雰囲気が強く、ズーム操作が軽くて速いことが期待できます。

フォーカスについては、像側の小さなレンズ群だけを動かす方式になっていて、特許にも「第２の後続レンズ群は、フォーカシングに際して移動する」と記されています。前側や中間の大きなレンズはフォーカス時に動かないため、フォーカス群は後ろ側にまとめられたインナーフォーカス構造のようです。像側のレンズは小径で軽いため、オートフォーカスの反応が速く、動画撮影でも滑らかに動かしやすいというメリットがありますね。

ズーム全域で画質を保つために、中間群は複数のレンズ群に分けられ、それぞれがズーム時に異なる方向へ動くように配置が工夫されています。広角側では画角を広く保ちつつ歪みを抑え、望遠側では球面収差や非点収差が増えないように、内部のレンズ群が役割分担しながら動く構造になっています。後続群はテレフォト構成に近い配置で、全長を短くしつつ像側の画質を整える役割を担っています。絞りも後続群の中に置かれていて、前後の収差補正をしやすい位置に配置されているため、ズーム全域で安定した描写を得やすいようです。

手振れ補正については、この特許の光学系には特に記述がなく、レンズ内手振れ補正を前提とした設計ではありません。ただし、フォーカス群が像側にあり、そこが比較的軽量な構造になっているため、メーカーが望めば後続群に手振れ補正ユニットを追加する余地はあると考えられます。つまり、特許の段階では「手振れ補正を搭載するかどうかは未定」であり、光学系としてはどちらにも対応できる余白を残した設計になっているとみられています。

まるっとまとめると、このズームレンズは前玉を固定し、内部の複数群を巧みに動かすことで高倍率ズームを成立させ、フォーカスは像側の小さな群だけを動かすインナーフォーカスで高速化し、鏡筒が伸びないインナーズームの可能性が高い構造になっています。ズーム操作の軽さ、フォーカスの速さ、そしてズーム全域での画質の安定性を同時に追求したズームレンズといえる内容のようですね。
