キヤノン チルト撮影のピント合わせを自動化する新特許

キヤノン チルト撮影に関する新特許

概要

【出願人】
【氏名又は名称】キヤノン株式会社

【技術分野】
本発明は、カメラシステムに用いられる制御装置に関する。

【背景技術】
従来、光学系の光軸に対して傾いた物体面に対して全面的にピントを合わせるチルト撮影機能を有する構成が提案されている（特許文献１参照）。

【発明が解決しようとする課題】
特許文献１の構成では、シャインプルーフの原理に基づいて撮像素子やレンズの移動を制御する。具体的には、物体面及び像面の３次元配置を推定し、推定した３次元配置を基に撮像素子やレンズを移動させる。そのため、高速かつ簡便に自動でチルト撮影を行うことは困難である。

本発明は、高速かつ簡便な自動チルト撮影を行うことが可能な制御装置を提供することを目的とする。

チルト撮影時のフォーカスを自動化する特許

キヤノンが新たなチルト撮影に関する特許を出願していることが明らかになりました。自動でチルト撮影を行う特許のようですが、どのような特許なのか、詳しく見ていきましょう（当サイトの解釈です）。

今回の特許は、チルト撮影時のピント合わせを高速かつ簡単に自動化する技術に関する特許のようです。

チルト撮影は、レンズ内の光学系を光軸に対して垂直方向へ移動させることでピント面を傾け、通常の撮影では難しいピントの合わせ方を実現するものです。例えば、手前から奥へ斜めに並んだ被写体にピントを合わせたり、逆にピントが合う範囲を意図的に狭めたりする表現に活用できます。

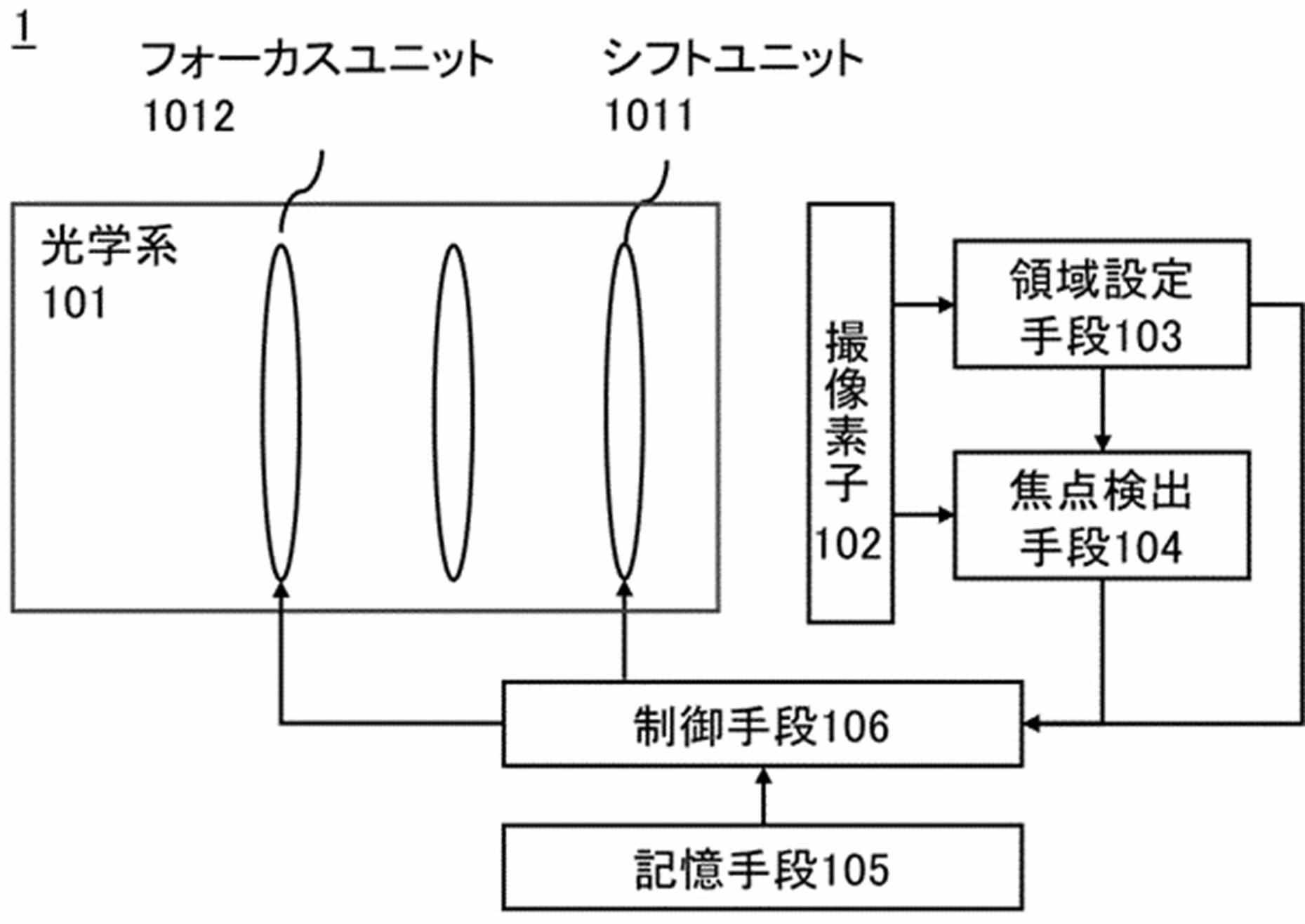

一方、従来の自動制御では、被写体までの距離やレンズの主点位置などを推定し、複雑な計算によってレンズや撮像素子の移動量を決める必要がありました。今回の特許では、画像内でピントを合わせたい2つの領域を指定し、それぞれのピントのずれ量と、レンズ内の光学系の移動量に応じた焦点位置の変化を示す情報を利用します。これらを基に、ピント面を傾けるためのシフトユニットと、通常のピント合わせを担うフォーカスユニットの移動量を計算します。

この方式では、被写体までの距離などを直接使わずに両ユニットの動きを制御できるため、従来方式よりも高速かつ簡便な自動チルト撮影が可能になるとしています。また、指定する2つの領域はユーザーが選ぶだけでなく、顔認識などによって自動設定することも想定されています。

もしこの特許の技術が実際に製品へ採用されれば、チルト撮影に必要な複雑な操作やピント調整の負担を軽減できる可能性がありますね。
