キヤノン 小型センサー用20-2000mm f/4.3-11ほかのレンズ特許

キヤノン 超高倍率ズームの新特許

放送用カメラレンズの特許か

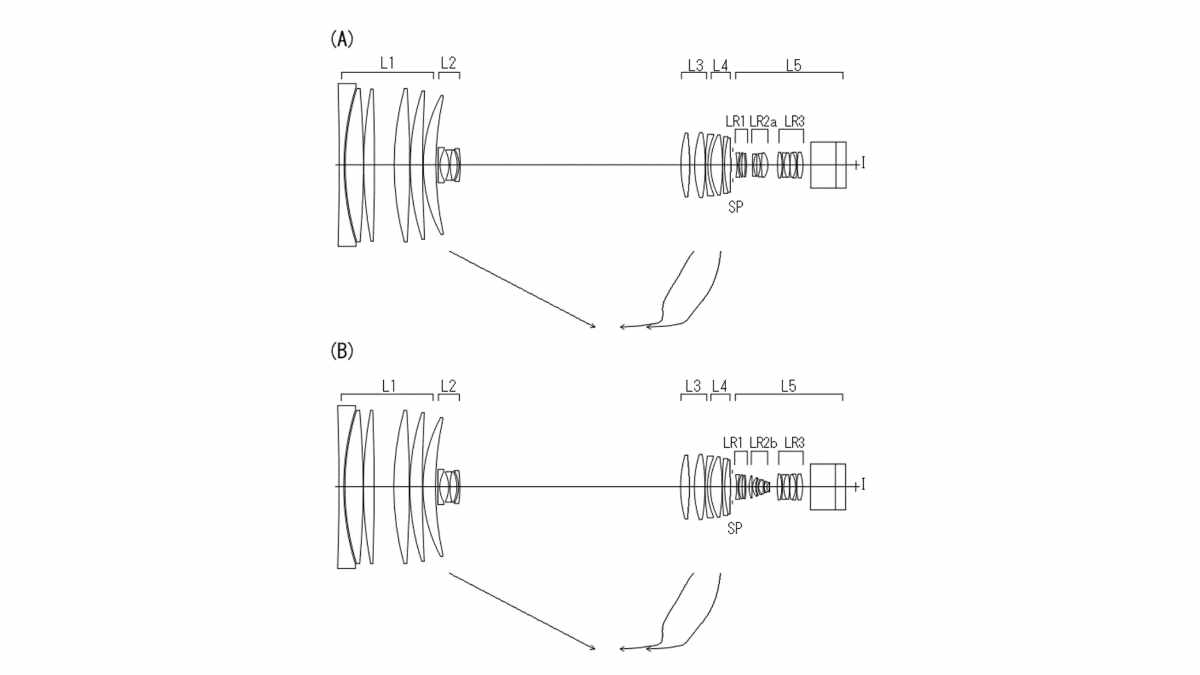

キヤノンが新たなデジタルカメラ用のレンズの特許を出願していることが明らかになりました。上記の実施例を見ればわかりますが、非常にズーム倍率の高いレンズの特許となっています。焦点距離と画角から計算すると2/3インチセンサーのレンズとなるため、最初はネオイチなどのデジカメ用の特許かと思ったのですが、どうもこれは放送用テレビカメラのレンズの特許となるようです。どのようなレンズの特許なのか、詳しく見ていきましょう（当サイトの解釈です）。

今回公開された特許では、内蔵エクステンダーを備えたズームレンズに関するものです。特許では、高い光学性能を維持しながら焦点距離範囲を長焦点側へ拡張できることを目的としており、特に後群に配置されるエクステンダー群の構成に重点が置かれています。

特許ではエクステンダー群について詳細な条件式が設定されており、エクステンダー群は7枚以上のレンズで構成されることが特徴として挙げられています。実施例では7枚構成および8枚構成の例が示されており、複数の正レンズと負レンズ、さらに接合レンズを組み合わせることで高い光学性能を実現することを狙っているようです。

一部の実施例では、基準状態において焦点距離8.51mmから1019.53mm、開放F値はF1.75からF5.41となっています。一方でエクステンダー群を挿入した状態では焦点距離22.96mmから2750.98mm、開放F値はF4.92からF14.29となっています。また別の実施例では22.11mmから2649.85mmという数値も示されています。

ズーム比はいずれも119.84倍となっており、特許に記載された数値だけを見ると極めて広い焦点距離範囲をカバーする設計であることが分かります。

また、広角端から望遠端までレンズ全長は約677.5mmで一定となっています。数値例では広角端、中間、望遠端のいずれにおいても全長が変化しておらず、ズーミングによって全長が変わらない構成が採用されていることが読み取れます。

なお、特許では手ぶれ補正機構についての説明は確認できません。特許の主題は後群内に配置される基準群とエクステンダー群の切り替え構造およびその光学設計にあり、高倍率化と高画質化の両立を目的とした技術として説明されています。

今回の特許からは、ズームレンズ後群内に配置されたエクステンダー群を切り替えることで焦点距離範囲を長焦点側へ大きく変化させる構成と、その際の画質維持を重視した設計思想を確認することができますね。

これを応用してキヤノンから超高倍率のネオイチが登場すると面白いのになと思います。
