Sigma 50mm F1.4 CL DG 大口径ながら小型化を実現できた理由

Sigma 50mm F1.4 CL DG | Contemporary 小型化できた理由

新開発のAFアクチュエーターを採用

シグマのデジタルカメラ用交換レンズSigma 50mm F1.4 CL DG | Contemporaryが正式発表されました。

このレンズはシグマのiシリーズとなるレンズです。iシリーズは、ミラーレスカメラ専用に設計された、高い光学性能と圧倒的なコンパクトさ、そしてプレミアムな質感を両立したフルサイズ対応の単焦点レンズ群となっています。

iシリーズは光学性能を犠牲にせず小型化を実現しているということですが、Sigma 50mm F1.4 CL DG | Contemporaryも他のレンズと同様にf/1.4という大口径ながら非常に小型になっていることがわかります。どのようにして小型化を実現しているのでしょうか？

シグマの公式製品ページを確認すると、小型化を実現した最大のポイントは、光学系の設計だけでなく、フォーカス方式とAF駆動機構を根本から見直したことにあることがわかります。特に注目したいのは、一般的なインナーフォーカス方式をあえて採用せず、新開発のAFアクチュエーターで重いレンズ群全体を動かす構造にした点です。

一般的なインナーフォーカス方式では、ピント合わせの際にレンズ内部の一部のレンズ群を移動させます。一方、このレンズでは、全長を短く構成するために、ピント合わせに応じて光学系全体を移動させる「全群繰り出し式」をあえて採用しているとしています。

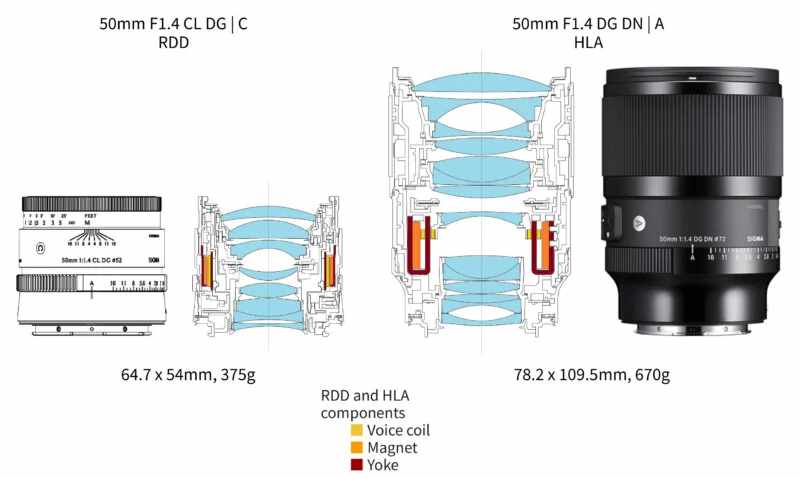

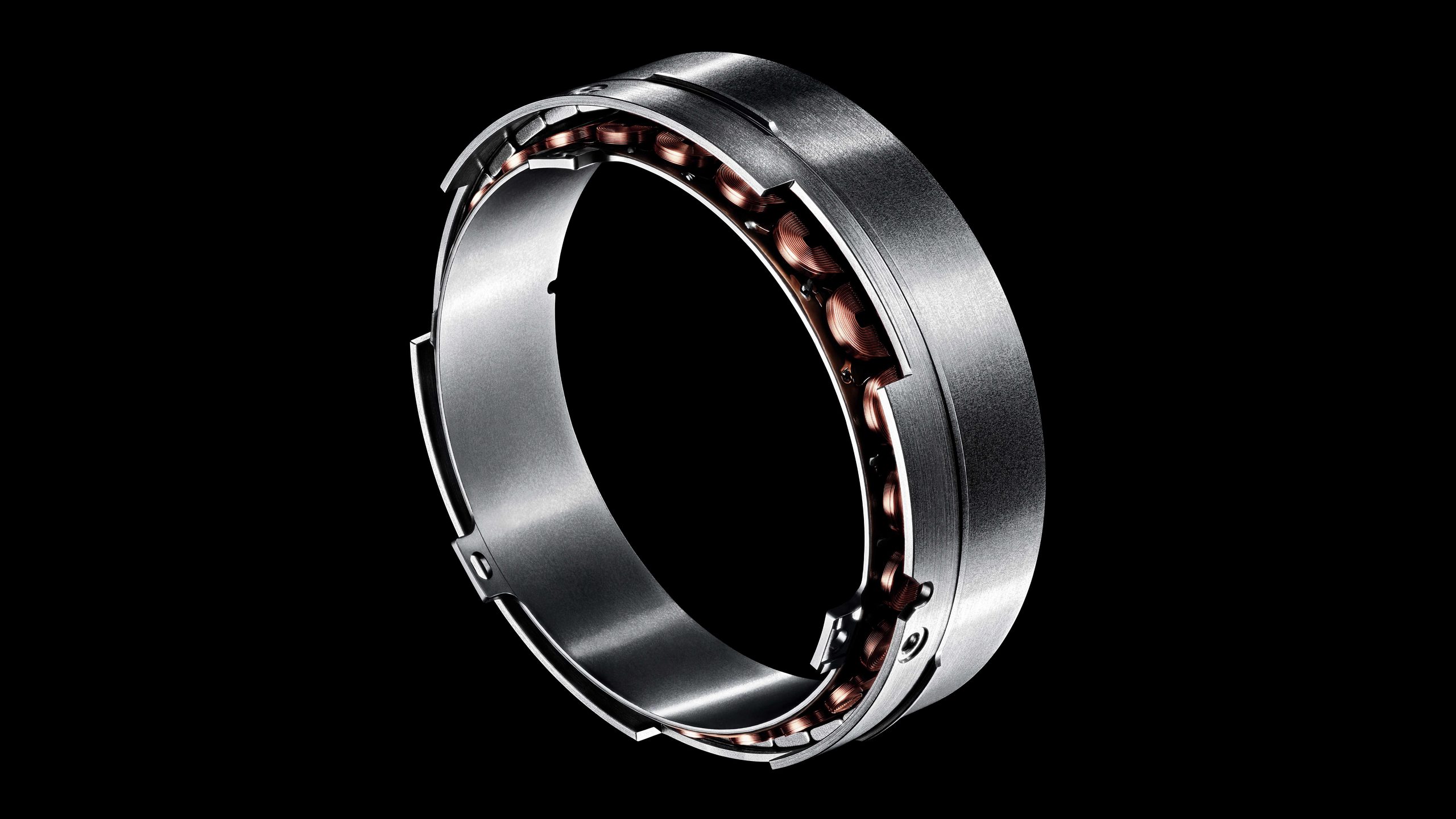

ただし、全群繰り出し式では動かすレンズ群が重くなるため、AF駆動機構には相応のパワーが必要になります。そこで重要になるのが、「RDD（Rotary Direct Drive）」と呼ばれる新しいAFアクチュエーターです。これは、同社のHLA（High-response Linear Actuator）で採用しているマグネットとコイルの技術を応用し、それらを鏡筒の形状に合わせて円周方向に配置するという構造をしています（下の引用画像）。

この構造によって、重いフォーカシングユニットを動かすための高い駆動力を確保しながら、AF機構の外径が大きくなるのを抑えることができ、これによってスリムで高トルクなAFメカニズムを実現したと説明しています。

上の引用画像を見ればわかるように、HLAよりもRDDのほうがAFアクチュエーターが小型化されていることがわかりますね。また、単純にモーターを小型化しただけでなく、鏡筒内の空間をうまく利用してAFアクチュエーターを設定することで、鏡筒の小型化を実現していることがわかります。

つまり、繰り出し式で全長を短くすると同時に、繰り出し式にすることでAFアクチュエーターが大型化するのを防止するために新開発のRDDを採用し、それによって鏡筒を外径を小さくすることができるという合わせ技となっているところがポイントのようですね。

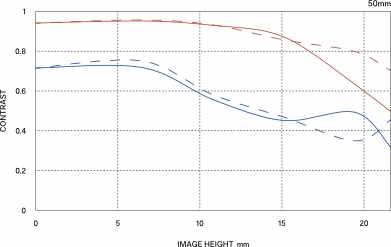

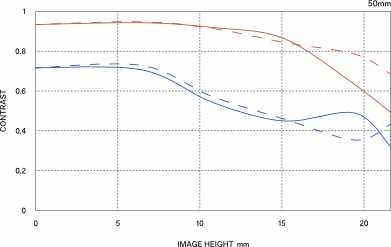

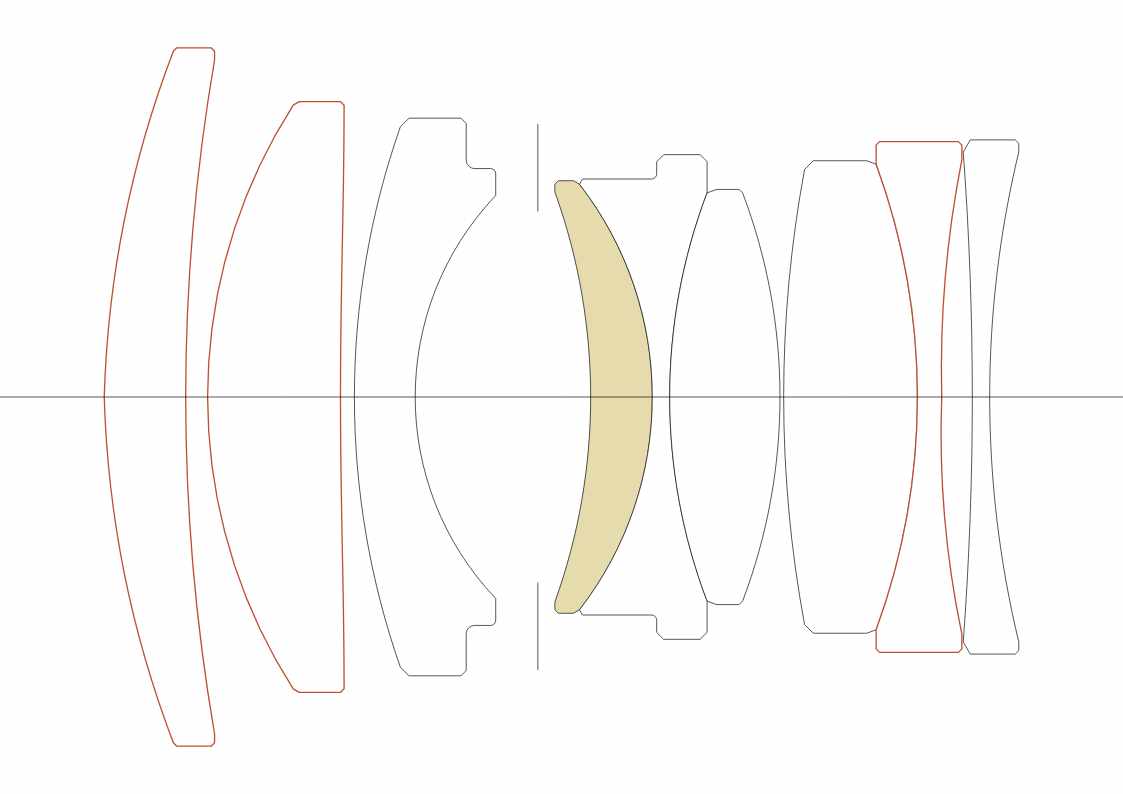

またレンズ設計も6群9枚というシンプル設計なのも小型化に寄与していることは間違いありません。ただし、その弊害なのか、もしくは意図的にいわゆる「レンズの味」を出そうとしているかは不明ですが、MTF曲線をみると周辺部になるに従ってかなり数値が落ち込んでいることがわかります。

これらの複合技でSigma 50mm F1.4 CL DG | Contemporaryの小型化を実現できたことがわかりました。今後も同じシリーズとして小型化されたレンズが登場するかもしれませんね。
